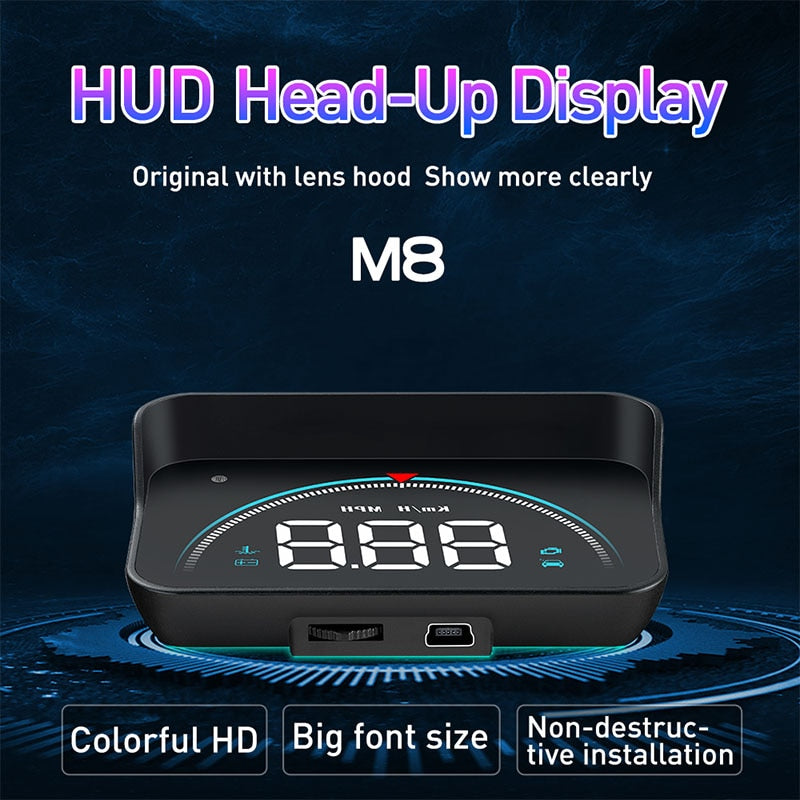

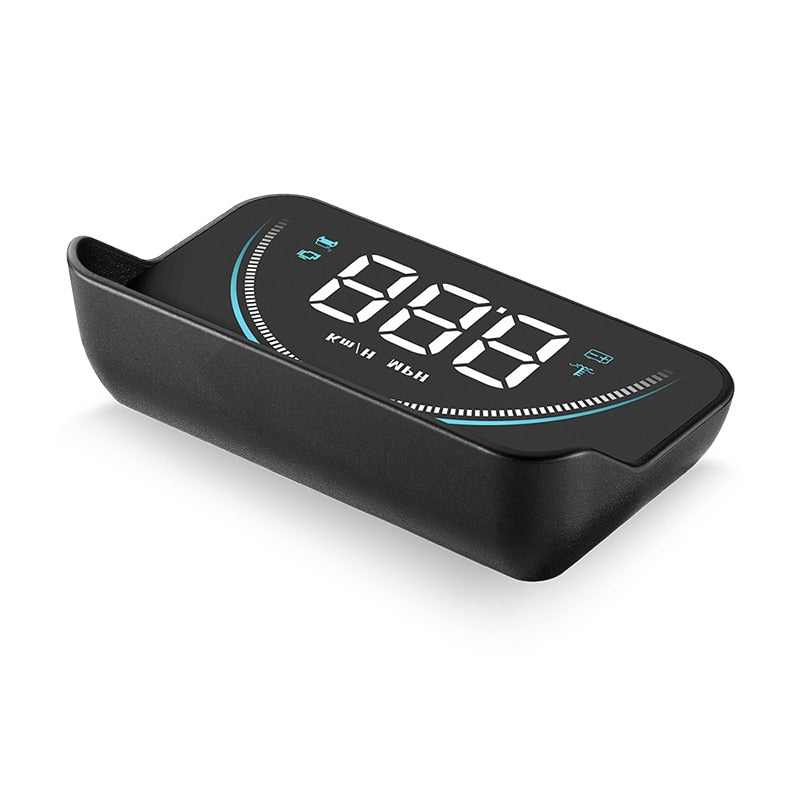

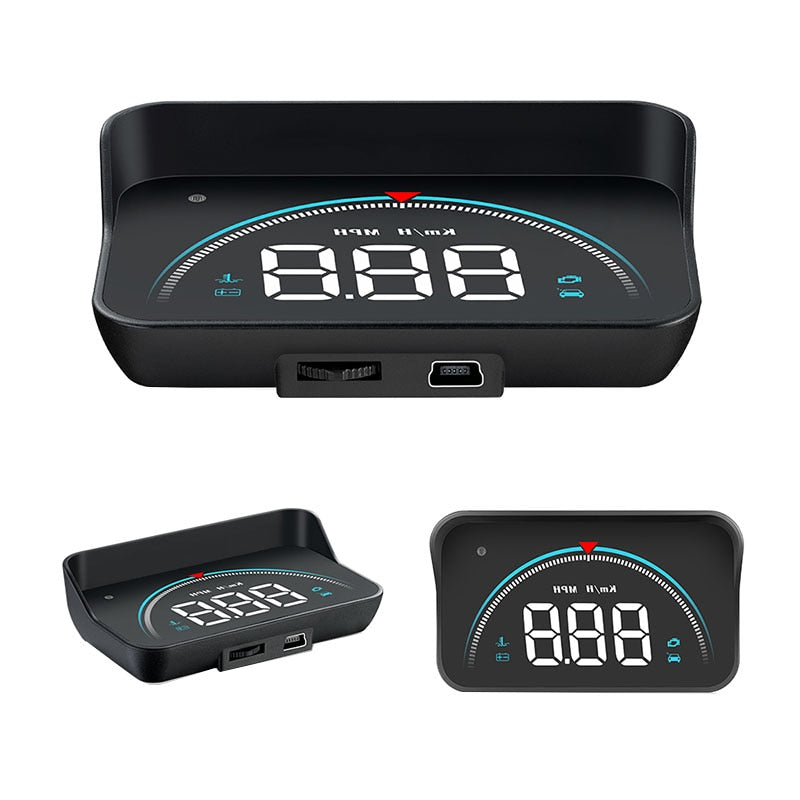

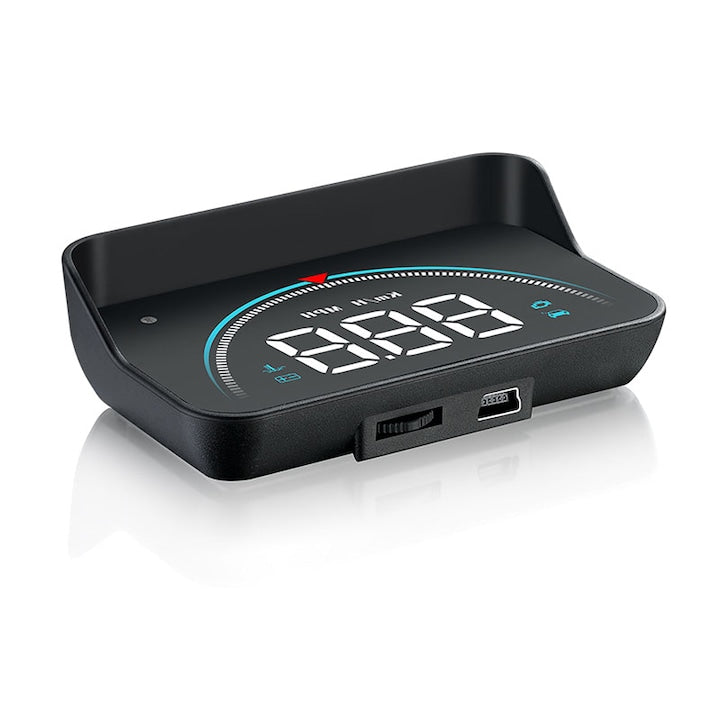

Ecran M8 HUD Head Up Display pentru parbriz, OBD2/OBD, Alarma automata, Negru

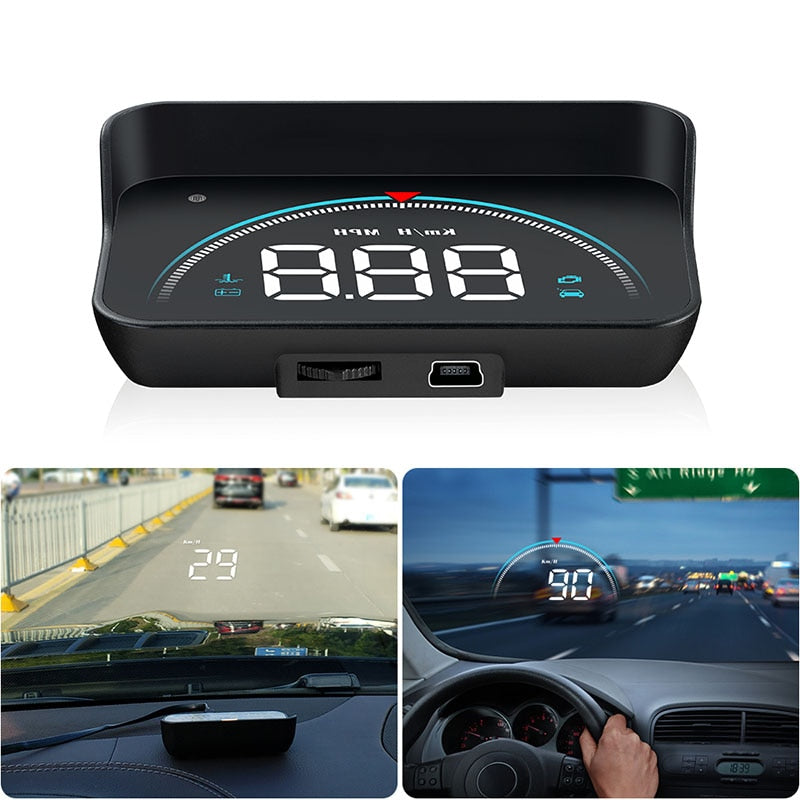

Afisajul auto HUD Head Up Model M8 arata datele de conducere pe parbrizul frontal, cum ar fi viteza, RPM, temperatura apei, tensiunea kilometrajului unic. Astfel, soferii pot citi informatiil instantaneu, in mod sigur.
Caracteristici:
- Iluminare decorativa ambientala;
- Motor RPM;
- Alarma cod de eroare;
- Alarma de conducere la oboseala;
- Pictograma alarma;
- Senzor de lumina: HUD poate regla automat luminozitatea in functie de mediu;
- Unitate de masura pentru viteza: KM / H, MPH;

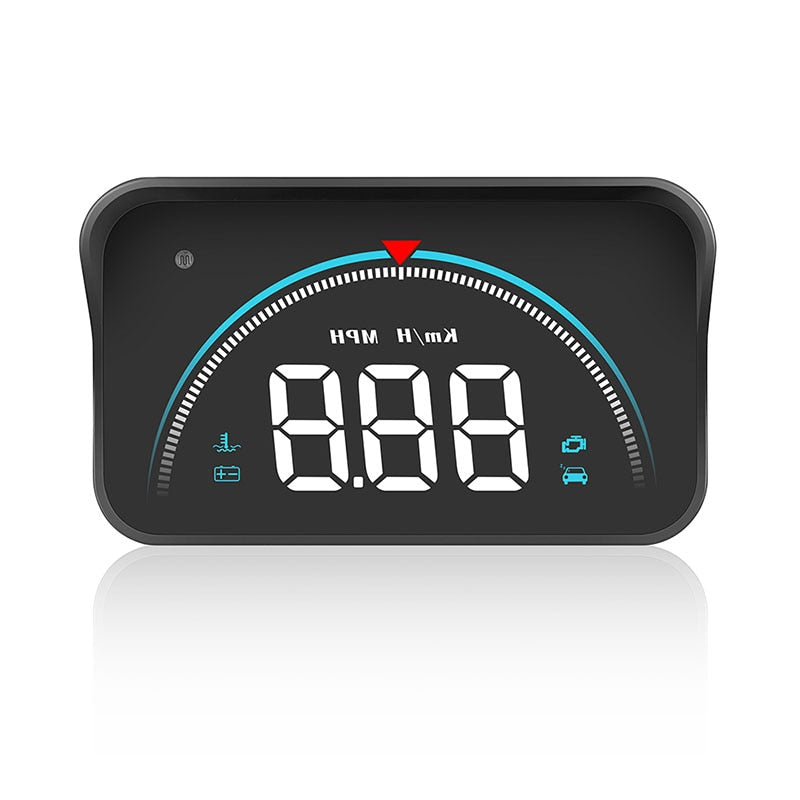

- Afisaj: Viteza, temperatura apei, tensiunea bateriei, distanta de conducere;
- Pictograma temperaturii apei;
- Pictograma tensiunii bateriei;
- Temperatura de lucru: - 40 ° C— +120 ° C;
- Presa barometrica: 86-106KPa;
- Umiditate relativa: 10% -95 %.
Functia butonului de unda: 1. Apasati scurt la stanga: dupa ce ati intrat in meniul de setare, pentru a adauga valoarea implicita 2. Apasati scurt la dreapta: pentru a comuta modul de afisare (model normal / mod viteza mare / mod simplu) 3. Apasati scurt in: (1) comutati functiile multiple: tensiune / temperatura apei / Viteza (2) dupa intrarea in meniul de setare, pentru a adauga meniul 4. Apasati lung la stanga: opriti / activati buzzerul 5. Apasati lung la dreapta: toate luminile vor fi aprinse, pentru a elimina codul de eroare, faceti-o din nou pentru a salva si iesire 6. Apasati lung in: (1) pentru a intra in meniul de setare (2) cand terminati reglarea, apasati lung butonul pentru a salva si a iesi.
Cand display-ul HUD se opreste, apasati lung butonul de unda si toate luminile vor fi aprinse; resetarea s-a terminat. Stergeti codul de eroare Cand display-ul HUD este pornit, apasati lung butonul la dreapta timp de 5 secunde, apoi toate luminile vor fi aprinse, inseamna ca ati terminat.
Opriti / porniti alarma: Apasati lung stanga butonul de setare timp de 5 secunde pentru a opri alarma. Apasati lung butonul de unda timp de 5 secunde pentru a intra in setarea meniului, apasati scurt pentru a mari optiunea de meniu, apasati stanga sau dreapta pentru a modifica valoarea parametrului. Dupa ajustare, apasati lung in 5 secunde pentru a salva si a iesi.
Daca nu folositi display-ul HUD mult timp, va rugam sa scoateti cablul de depanare si sa porniti motorul masinii; verificati daca linia cablului OBD este stransa; va rugam sa scoateti cablul OBD de mai multe ori pentru a va asigura; verificati daca comutatorul de alimentare HUD este pornit. Daca inca nu exista afisaj, va rugam sa schimbati o alta masina pentru a testa, analizati daca interfata de diagnostic OBD auto este buna, daca nu este buna, va rugam sa o reparati si sa incercati din nou.
Cand display-ul HUD este pornit, arata doar tensiunea masinii si se opreste automat dupa cateva secunde de mers. Modul OBD este disponibil numai pentru masinile cu acord OBD2 si UE-OBD (regiune europeana: dupa 2003 ani, alta regiune: dupa 2007 ani) Produsele HUD nu accepta protocolul JOBD si OBDI.
Daca masina este blocata in timpul safatului, verificati interfata OBD. Daca este conectata cu alt dispozitiv OBD, va rugam sa scoateti alte dispozitive OBD si sa efectuati resetarea din fabrica.
Viteza inexacta (1) Verificati mai intai daca unitatea de viteza este corecta sau nu, unitatea de viteza, inclusiv KM / H si MPH. Cand HUD este pornit, apasati vertical butonul de setare timp de 5 secunde pentru a intra in meniul 1 si parametrul arata 107, apasati butonul de setare la stanga sau la dreapta pentru a creste sau micsora valoarea in functie de diferenta pana cand se afiseaza una corecta. Dupa reglare, apasati pe verticala in 5 secunde pentru a o salva. (Exemplu: Daca tabloul de bord arata 100, iar HUD arata 103, apoi modificati valoarea implicita HUD de la 107 la 104) Apasati vertical 5 secunde pentru a intra in setarea meniului, apasati scurt de 13 ori pana la meniul 13, parametrul implicit este 20, apasati la stanga sau la dreapta pentru a trece la 180, apoi timpul de oprire va fi de 3 minute. Apasati vertical 5 secunde pentru a salva si a iesi, iar display-ul HUD va porni oprit in 3 minute.
HUD nu se poate opri automat (RPM sau Viteza nu la O). Cand display-ul HUD este pornit, apasati lung butonul timp de 5 secunde pentru a intra in meniu, setati la meniul 12. Schimbati tensiunea de la 0 la 13,2 V sau 13,5 V. Dupa terminarea ajustarii, apasati lung butonul de setare timp de 5 secunde pentru a salva si a iesi.
Cand HUD se opreste, reglati valoarea implicita la 13,6-13,8 V.
